二、基本功能

1.?實時監測

本電氣火災監控探測器可實現四回路（三個剩余電流互感器+1個溫度傳感器）的實時數據檢測，同時通過液晶屏直觀的顯示當前的剩余電流的數值/溫度值；

2.?報警保護

本電氣火災監控探測器能檢測供電回路中剩余電流/溫度，如果剩余電流/溫度的數值超過報警設定值，探測器中的蜂鳴器響、報警指示燈點亮，同時脫扣報警保護功能啟動（也可設置為不啟動），以保證安全用電；

3.?遠程通訊

本電氣火災監控帶有標準RS485通信接口，傳輸距離可達1200米，可以和我公司的電氣火災監控設備連接，實現遠程管理和控制。

三、主要參數

1.?額定工作電壓：?AC220V±15%/50Hz

2.?剩余電流檢測范圍：20-1000mA

3.?溫度檢測范圍：10-150℃

4.?剩余電流檢測誤差：報警動作值的±5%

5.?溫度檢測誤差：報警動作值的±5%

6.?剩余電流報警動作值設定范圍：20-1000mA

7.?溫度報警動作值設定范圍：45-140℃

8.?脫扣報警功能：保護/不保護（可設定），內部為無源開關量

9.?保護動作時間：≤5S

10.?報警聲音：≥70db

11.?通訊方式：RS485總線

12.?傳輸距離：≤1200米

13.?使用環境：

1.環境溫度：-20℃???~ ???+40℃

2.相對濕度：10% ???~ ???90%

3.使用場所：無易燃易爆、強腐蝕、防水環境

14.安裝方式：導軌安裝

15.規格尺寸：88×72×61mm

四、工作狀態和設置說明

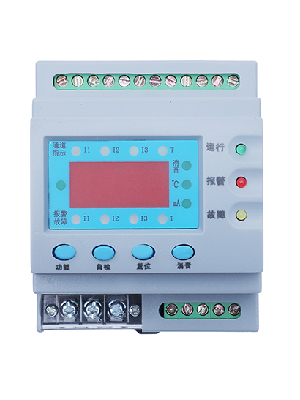

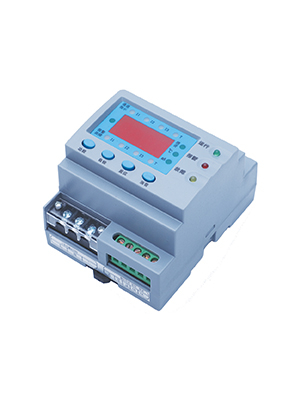

1.主板面板說明

1.剩余電流值/溫度值觀察窗

2.運行指示燈

3.報警指示燈

4.故障報警指示燈

5.功能鍵/確認鍵

6.自檢鍵/增加鍵

7.復位鍵/移位鍵

8.退出鍵/消音鍵

五、通訊組網及消防聯動說明

在需要組網運行的時候，探測器可以通過自身帶的RS485總線與電氣火災監控設備連接，探測器可以被電氣火災監控設備控制，完成消音、自檢、復位和部分參數設定等功能，同時探測器向電氣火災監控設備上傳自己的狀態和讀取的剩余電流/溫度值，并在電氣火災監控設備中得到顯示。

六、安裝說明

1.探測器外形圖

探測器使用標準35mm導軌安裝，探測器外形尺寸如上圖。

3.安裝說明

系統安裝簡圖

1）探測器應安裝在被保護區域的電源入口處，作為該區域的前端用電防火安全保護，一臺探?測器不宜超過一個防火區;

2）安裝完畢后，接通電源，由專業人員設置好相應參數開通運行；

3）探測器必須停電安裝，嚴禁帶電操作;

八、三種不同接地方式的剩余電流保護系統的應用

1.安裝方式：

2.剩余電流互感器安裝注意事項：

剩余電流互感器安裝時進線方向部分前后，線路的相線和零線必須同時穿過互感器，但保護地線（PE線）不能穿過。穿過互感器的線路必須是獨立的、不能與保護區域以外的其他線路 “共零”，或有任何電氣連接，零（N或PE）不允許重復接地。

3.施工注意事項：

漏電監測應正確的與工程電力系統接地保護方式相配合。

TN-c接地系統不可安裝漏電監控，如需安裝時必須將系統接地保護方式改造成TN-C-S系統或局部TT系統。

TN-C-S接地系統中，電氣火災監控系統的剩余電流式探測器允許配置在PE線與N線分開后的部分。
